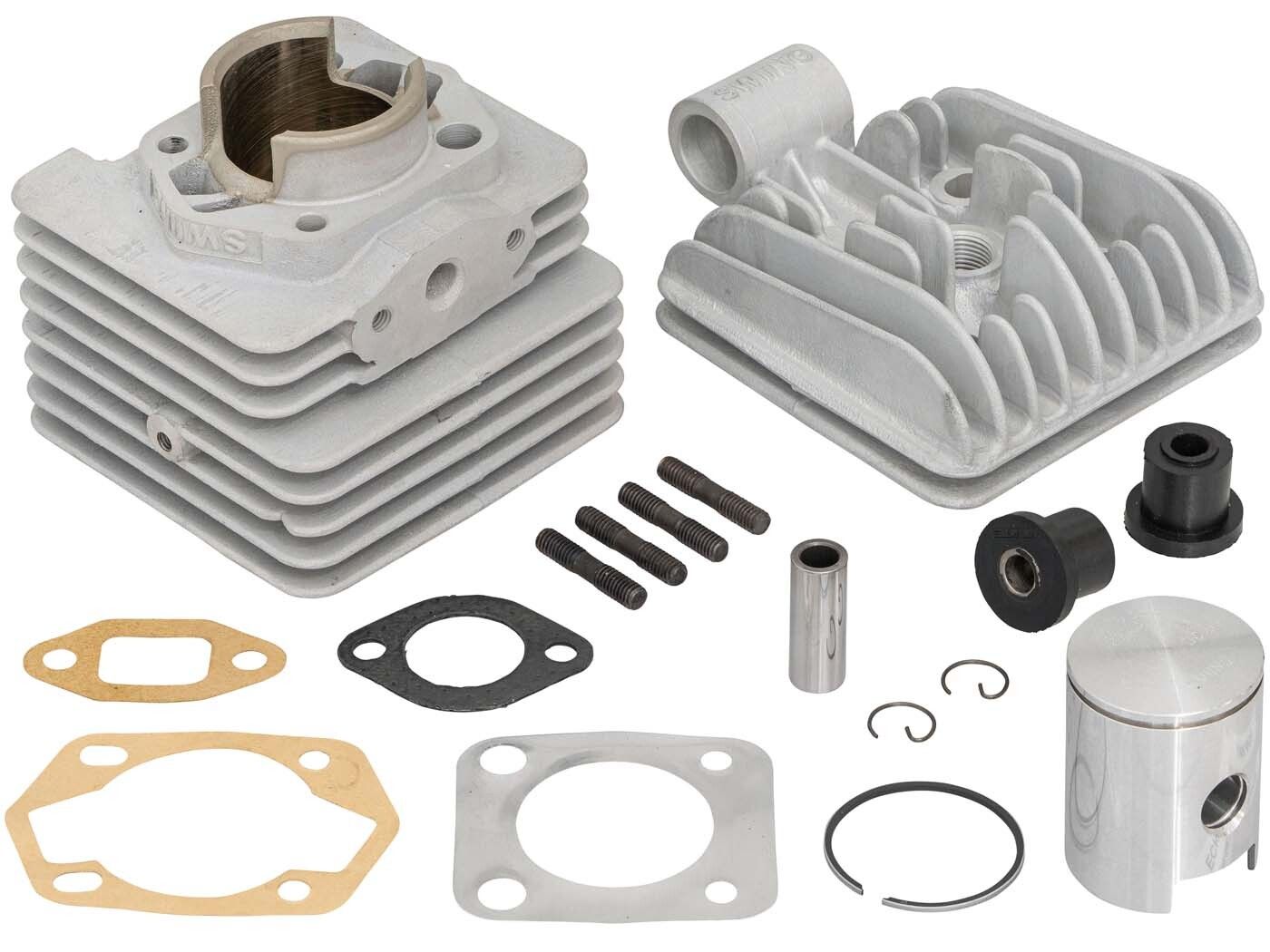

Cilindra komplekts SWIING 39mm 50cc ar galvu Zündapp Belmondo (Type 247)

Swiing cilindru komplekts ar cilindra galvu, 39 mm urbumu un 50 cm³ darba tilpumu, piemērots transportlīdzekļiem ar Zündapp 247. tipa dzinēju (247-71. tips). Kvalitatīva oriģinālā 39 mm cilindra reprodukcija. Tas tika uzstādīts tādiem Zündapp modeļiem kā Belmondo, Bergsteiger M25/M50, kā arī Alpa Spezial 3000 un Alpa Black River.

Funkcijas un priekšrocības:

• Pareizi noregulēts komplekts pie aizmugurējā riteņa nodrošina 1,6 ZS.
• Nikasil pārklājums nodrošina vienmērīgu darbību, optimālu siltuma izkliedi un eļļošanu, tādējādi ilgu kalpošanas laiku
• Optimizēta maisījuma plūsma, pateicoties sadalītiem pārplūdes kanāliem
• Droša vadība, pateicoties precīzai saderībai ar cilindra galvu
• Neporaina un līdzena virsma
• Frēzētas blīvējuma un savienojuma virsmas

Cilindru komplektā ietilpst VERTEX virzulis, divi cilindra galvas klusie bloki un ieplūdes un izplūdes vītņstieņi

Izmēri:

• Nominālais diametrs: 39 mm
• Darba tilpums: 50 cm³
• Materiāls: alumīnijs
• Virsma: apstrādāta ar smilšu strūklu
• Alkšņa vārpstas gājiens: 42 mm
• Cilindra kakla diametrs: 48 mm
• Iekšējais ieplūdes diametrs: 9,2 mm
• Ieplūdes atveru attālums: 40 mm
• Izplūdes atveru attālums: 40 mm
• Ieplūdes vītne: M6x1 (standarta vītne)
• Izplūdes vītne: M6x1 (standarta vītne)
• Stiprinājuma punktu skaits: 4
• Atveru izkārtojums: 44x42 mm
• Virzuļa tapas diametrs: 18,5 mm
• Izplūdes veids: leņķisks

Uzstādīšanas instrukcija:

Dzinēja korpusa oriģinālās vītņstieņi cilindra komplekta augstuma dēļ ir pārāk īsi, un tie jāaizstāj ar garākiem.

Zündapp dzinējiem ar 85 mm īso klaņa stieni tas vispirms jāpārveido par garo klaņa stieni, kura garums ir 91 mm (no centra līdz centram), lai izmantotu cilindru.
