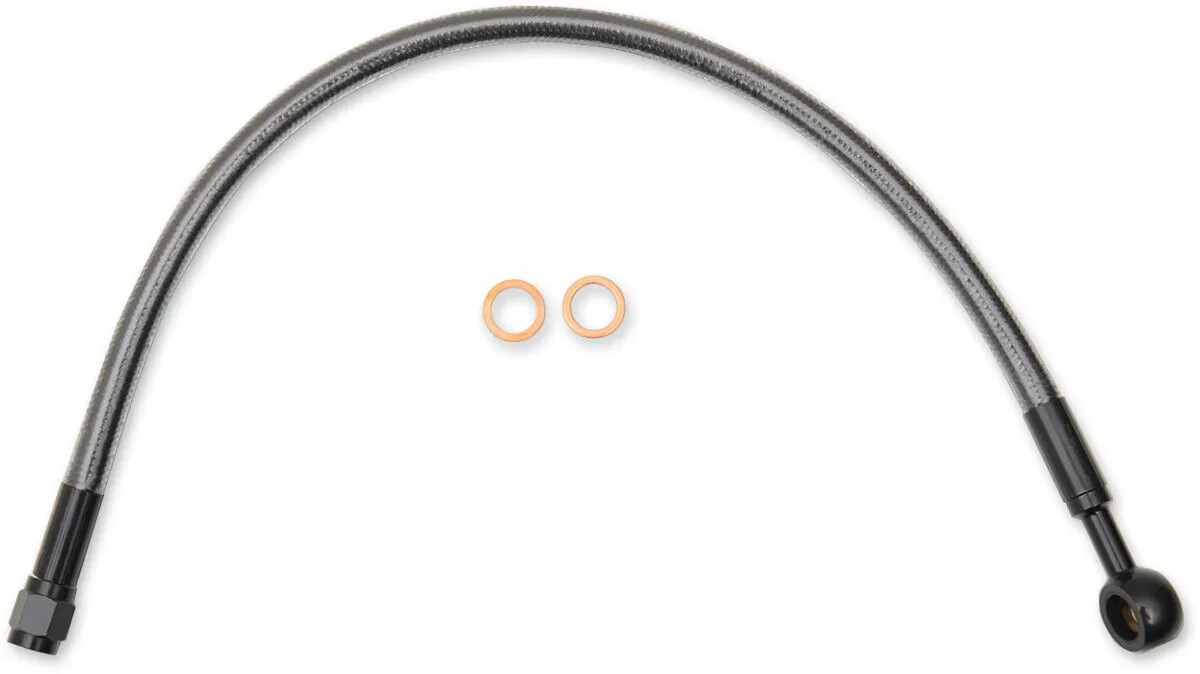

Priekšējo bremžu šļūteņu komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-S

• Izgatavots ar uzlabotu konstrukciju, kas paredzēta saderībai ar Harley-Davidson ABS prasībām standarta un alternatīva garuma bremžu līnijām – paredzēts tādam pašam novietojumam kā OEM līnijām
• Bremžu komplekts sastāv no tieši uzstādāma apakšējā mezgla, ko izmanto kopā ar alternatīva garuma augšējām līnijām
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības kabeļiem un bremžu līnijām – kristāldzidrs ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma saskrāpēšanu un nekad nemainīs krāsu
• Bremžu līnijas izgatavotas ar PTFE iekšējo cauruli, DuPont™ Kevlar® aramīda šķiedru, augstākās kvalitātes Signature Magnum pinumiem un ārējo PVC apvalku, kas būtiski samazina līnijas izplešanos
• Augšējās, apakšējās, vidējās bremžu līnijas un adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu atbilstību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), apakšējais komplekts visiem ir izvēles. Augšējie komplekti ir nepieciešami stūres maiņai; izmantojot augšējās bremžu līnijas adapteri vai '11–'17 Softail modeļiem – izvēles ABS apakšējās bremžu līnijas komplektu, kurā ietilpst adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu līnijai pabeigt savienojumu no ABS kontrollera ('11–'17) vai apakšējās bremžu līnijas ('18+) līdz galvenajam cilindram
• Ja tiek nomainīts '18+ divu disku Softail standarta apakšējās bremžu līnijas mezgls, adapteris nav nepieciešams. Izmantojot AN-3 savienotājus, augšējā līnija tiek pievienota tieši Magnum apakšējam mezglam
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā līnija.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā līnija. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu līniju aptecētājā vai nacelē un pabeidz novietojumu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu līnijas garums un banjo leņķis, lai nodrošinātu pareizu uzstādīšanu.
• Harley-Davidson motocikliem, kas aprīkoti ar ABS (bremžu pretbloķēšanas sistēmu), nepieciešami ABS paredzēti augšējās un apakšējās bremžu līnijas komplekti. Šīs prasības neievērošana var pasliktināt pretbloķēšanas bremzēšanas spēju. Magnum Shielding augšējās bremžu līnijas komplekti, kas izgatavoti tieši šiem lietojumiem, ir identificējami pēc burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu līniju kā vadotni. Atbīdiet gumijas aizsargu un izmēriet no vietas, kur mīkstā, elastīgā līnija ieiet apakšējās daļas presētajā uzmavā. Sekojiet bremžu līnijas maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu līniju. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra līniju kā vadotni. Izmēriet no apakšējās bremžu līnijas kolektora, kur piestiprinās augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail ar diviem diskiem bremžu līnijas – augšējo un apakšējo. (2 komplekti) Augšējā līnija tiek pievienota tieši Magnum Designer divu disku apakšējai bremžu līnijai. Ievērojiet iepriekš sniegtos norādījumus, neatņemot 1.5” adapterim. Pēc noapaļošanas izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršruta pabeigšanai no ABS kontrollera līdz galvenajam cilindram. Šis mērījums būs augšējās līnijas garums.

Preču zīme
MAGNUM SHIELDING
Piegādātāja detaļas numurs
AS47624
Krāsa/apdare
Black, Black Pearl
Bremžu sistēmai
ar ABS
Garums
61 cm (24")
Materiāls
Nerūsējošais tērauds
Modelis
Designer Series
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu līnija
Tips
Alternatīvs garums
Vienības
Katrs
Augšējais banjo savienotājs
10 mm 180° banjo savienotājs
