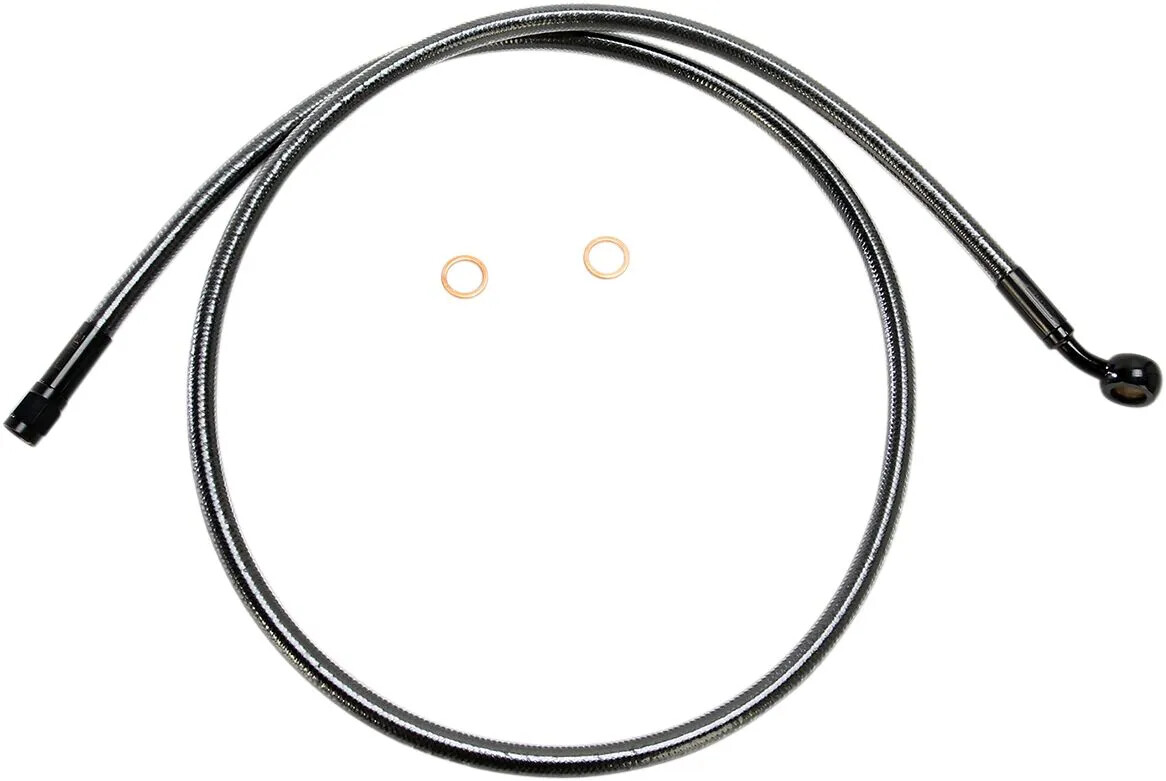

Priekšējo bremžu šļūteņu komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-S

• Izgatavots ar uzlabotu konstrukciju, kas paredzēta saderībai ar Harley-Davidson ABS prasībām standarta un alternatīva garuma bremžu līnijām, un paredzēta tādam pašam maršrutam kā oriģinālās līnijas
• Bremžu komplekts sastāv no tieši uzstādāma apakšējā mezgla, ko izmanto kopā ar alternatīva garuma augšējām līnijām
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības trosēm un bremžu līnijām; kristāldzidrais ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nezaudē krāsu
• Bremžu līnijas izgatavotas ar PTFE iekšējo cauruli, DuPont™ Kevlar® aramīda šķiedru, augstākās kvalitātes Signature Magnum pinumiem un ārējo PVC apvalku, lai būtiski samazinātu līnijas izplešanos
• Augšējās, apakšējās, vidējās bremžu līnijas un adapteru komplekti tiek pārdoti atsevišķi precīzai uzstādīšanai
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), un apakšējais komplekts visiem ir izvēles. Stūres maiņai nepieciešami augšējie komplekti; izmantojiet augšējās bremžu līnijas adapteri vai '11–'17 Softail modeļiem izvēles ABS apakšējās bremžu līnijas komplektu, kurā ietilpst adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu līnijai izveidot savienojumu no ABS kontrollera ('11–'17) vai apakšējās bremžu līnijas ('18+) ar galveno cilindru
• Nomainot '18+ Softail modeļiem ar diviem diskiem oriģinālo apakšējās bremžu līnijas mezglu, adapteris nav nepieciešams. Izmantojot AN-3 savienotājus, augšējā līnija tiek savienota tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā līnija.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā līnija. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu līniju aptecē vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu līnijas garums un banjo leņķis, lai nodrošinātu pareizu uzstādīšanu.
• Harley-Davidson motocikliem, kas aprīkoti ar ABS (pretbloķēšanas bremžu sistēmu), nepieciešami ABS paredzēti augšējās un apakšējās bremžu līnijas komplekti. Pretējā gadījumā var tikt apdraudēta pretbloķēšanas bremžu darbība. Magnum Shielding augšējās bremžu līnijas komplekti, kas ražoti tieši šiem lietojumiem, ir apzīmēti ar burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, izmantojot oriģinālo OE galvenā cilindra bremžu līniju kā vadotni. Atvelciet gumijas apvalku un izmēriet no punkta, kur mīkstā, elastīgā līnija ieiet apakšējās daļas presētajā uzmavā. Sekojiet bremžu līnijas maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot oriģinālo apakšējo bremžu līniju. (Nepieciešams adapteris) Garumu nosaka, izmantojot oriģinālā galvenā cilindra līniju kā vadotni. Izmēriet no apakšējās bremžu līnijas kolektora, kur piestiprinās augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet uz augšu līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail ar diviem diskiem bremžu līnijas – augšējo un apakšējo. (2 komplekti) Augšējā līnija tiek savienota tieši ar Magnum Designer apakšējo līniju diviem diskiem. Ievērojiet iepriekš sniegtos norādījumus, neatņemot 1.5” adapterim. Izmērītais garums pēc noapaļošanas uz augšu būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršruta pabeigšanai no ABS kontrollera līdz galvenajam cilindram. Šis mērījums ir augšējās līnijas garums.

Zīmols
MAGNUM SHIELDING
Pārdevēja daļas numurs
AS47142
Krāsa/apdare
Melna, melna pērle
Bremžu sistēmai
ar ABS
Garums
106,5 cm (42")
Materiāls
Nerūsējošais tērauds
Modelis
Designer Series
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu līnija
Tips
Alternatīvs garums
Vienības
Gab.
Augšējais banjo savienojums
10 mm 35° banjo savienojums
