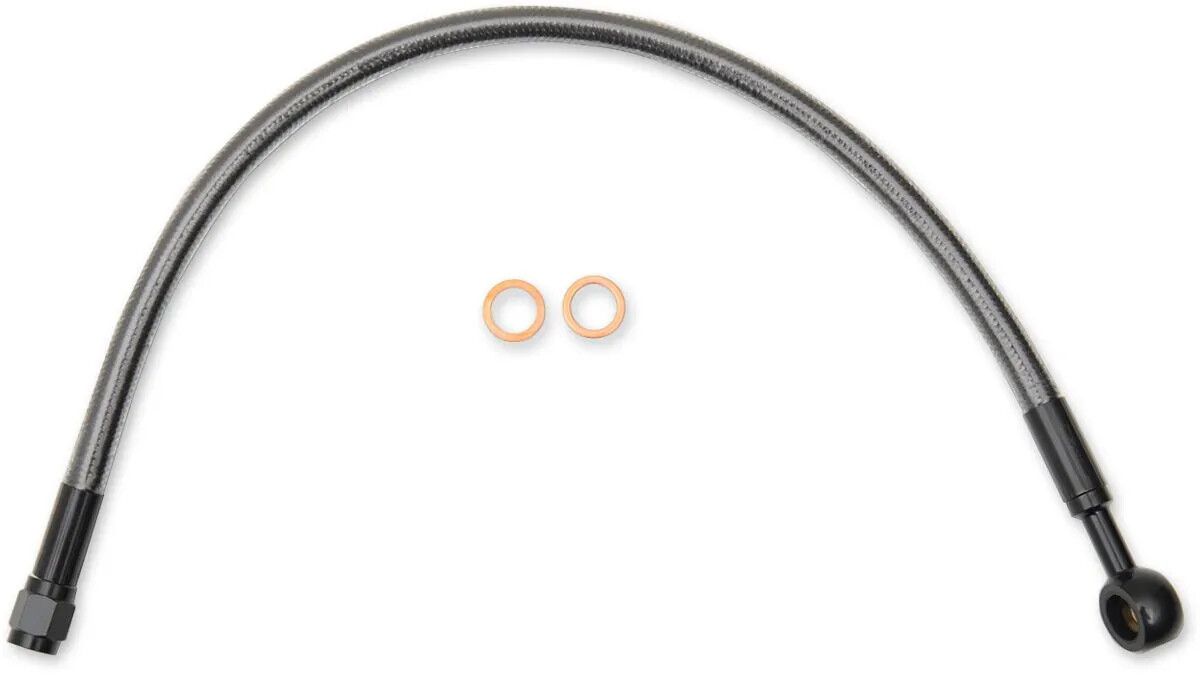

Priekšējo bremžu līniju komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-Sp

• Izgatavots ar uzlabotu konstrukciju, kas paredzēta saderībai ar Harley-Davidson ABS prasībām standarta un alternatīva garuma bremžu caurulēm – paredzēts tādam pašam maršrutam kā oriģinālajām caurulēm
• Bremžu komplekts sastāv no tieši uzstādāma apakšējā mezgla, ko izmanto kopā ar alternatīva garuma augšējām caurulēm
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības kabeļiem un bremžu caurulēm – kristāldzidrs ārējais pārklājums nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nemaina krāsu
• Bremžu caurules izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC pārklājuma, ievērojami samazinot caurules izplešanos
• Augšējās, apakšējās, vidējās bremžu caurules un adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu piemērotību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), apakšējais komplekts visiem ir izvēles. Augšējie komplekti nepieciešami stūres izmaiņām; izmantojot augšējās bremžu caurules adapteri vai '11–'17 Softail modeļiem izvēles ABS apakšējās bremžu caurules komplektu, kurā iekļauts adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu caurulei savienot ABS kontrolieri ('11–'17) vai apakšējo bremžu cauruli ('18+) ar galveno cilindru
• Ja '18+ Softail modeļiem ar diviem diskiem tiek nomainīts standarta apakšējās bremžu caurules mezgls, adapteris nav nepieciešams. Izmantojot AN-3 savienotājus, augšējā caurule savienojas tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā caurule.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā caurule. Apakšējā caurule nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā caurule. Vidējā caurule savienojas ar augšējo bremžu cauruli aptecētājā vai nacelle un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu caurules garums un banjo leņķis, lai nodrošinātu pareizu piemērotību.
• Harley-Davidson motocikliem ar ABS (pretbloķēšanas bremžu sistēmu) nepieciešami ABS paredzēti augšējās un apakšējās bremžu caurules komplekti. Pretējā gadījumā var tikt apdraudēta pretbloķēšanas bremzēšanas darbība. Magnum Shielding augšējās bremžu caurules komplekti, kas izgatavoti tieši šiem lietojumiem, ir apzīmēti ar burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās caurules garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu cauruli kā vadotni. Atbīdiet gumijas aizsargu un izmēriet no punkta, kur mīkstā, elastīgā caurule ieiet apakšējās daļas presētajā apkaklē. Sekojiet bremžu caurules maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās caurules nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu cauruli. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra cauruli kā vadotni. Izmēriet no apakšējās bremžu caurules kolektora, kur piestiprinās augšējā caurule, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet uz augšu līdz nākamajam skaitlim, lai noteiktu augšējās caurules garumu.
• '18+ Softail modeļiem ar vienu disku augšējās un apakšējās caurules nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail modeļu ar diviem diskiem bremžu caurules – augšējo un apakšējo. (2 komplekti) Augšējā caurule savienojas tieši ar Magnum Designer divu disku apakšējo bremžu cauruli. Ievērojiet iepriekš minētos norādījumus, neatņemot 1.5” adapterim. Noapaļojot uz augšu, izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās caurules garumu mēra, izmantojot 49" vidējo cauruli kā atsauci, lai noteiktu papildu caurules garumu, kas nepieciešams maršruta pabeigšanai no ABS kontroliera līdz galvenajam cilindram. Šis mērījums būs augšējās caurules garums.

AS47620; 51 cm (20"); 10 mm 180°
