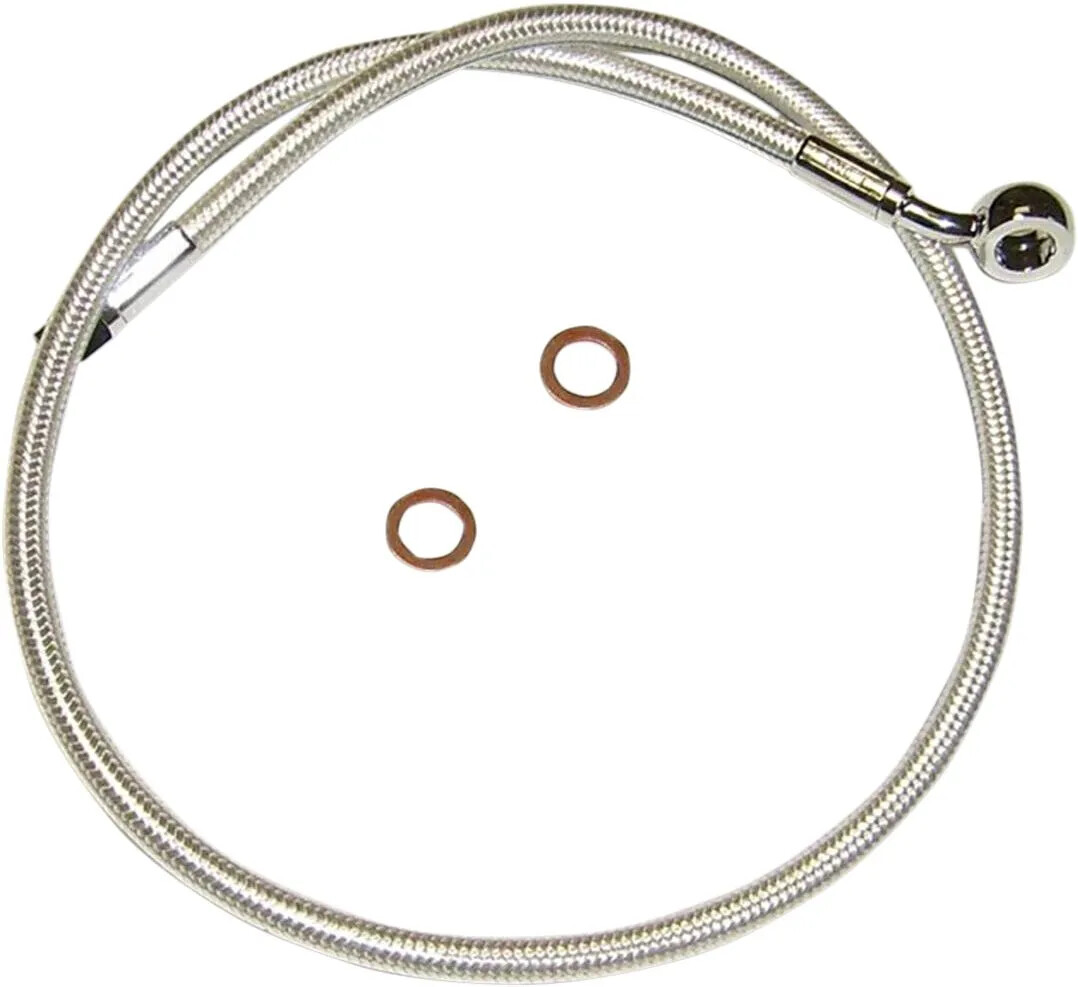

Priekšējo bremžu līniju komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-Sp

• Izgatavota ar uzlabotu konstrukciju, kas paredzēta Harley-Davidson ABS prasību ievērošanai standarta un alternatīva garuma bremžu caurulēm – paredzēta tādam pašam novietojumam kā OEM caurules
• Bremžu komplekts sastāv no tieši uzstādāmas apakšējās daļas, ko izmanto kopā ar alternatīva garuma augšējām caurulēm
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības trosēm un bremžu caurulēm – kristāldzidrs ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma noskrāpēšanu un nekad nemaina krāsu
• Bremžu caurules izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC apvalka, kas ievērojami samazina caurules izplešanos
• Augšējās, apakšējās, vidējās bremžu caurules un adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu atbilstību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), un apakšējais komplekts visiem ir izvēles. Augšējie komplekti nepieciešami stūres pārveidojumiem; izmantojot augšējās bremžu caurules adapteri vai '11–'17 Softail modeļiem – izvēles ABS apakšējās bremžu caurules komplektu, kurā ietilpst adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu caurulei savienot ABS kontrolieri ('11–'17) vai apakšējo bremžu cauruli ('18+) ar galveno cilindru
• Ja '18+ Softail modeļiem ar diviem diskiem tiek nomainīts standarta apakšējās bremžu caurules mezgls, adapteris nav nepieciešams. Izmantojot AN-3 savienojumus, augšējā caurule tiek pievienota tieši Magnum apakšējam mezglam
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena viduslīnija.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena viduslīnija. Apakšējā daļa nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer viduslīnija un augšējā caurule. Viduslīnija savienojas ar augšējo bremžu cauruli aptecē vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu caurules garums un banjo leņķis, lai nodrošinātu pareizu atbilstību.
• Harley-Davidson motocikliem, kas aprīkoti ar ABS (bremžu pretbloķēšanas sistēmu), nepieciešami īpaši ABS augšējās un apakšējās bremžu caurules komplekti. Šīs prasības neievērošana var pasliktināt pretbloķēšanas bremzēšanas spēju. Magnum Shielding augšējās bremžu caurules komplekti, kas izgatavoti īpaši šiem lietojumiem, ir marķēti ar burtiem “ABS”, kas tieši uzdrukāti uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās caurules garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu cauruli kā vadotni. Atvelciet gumijas aizsargu un izmēriet no punkta, kur mīkstā, elastīgā caurule ieiet presētajā uzmavā apakšējā daļā. Sekojiet bremžu caurules maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās caurules nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu cauruli. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra cauruli kā vadotni. Izmēriet no apakšējās bremžu caurules kolektora, kur pievienojas augšējā caurule, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet uz augšu līdz nākamajam skaitlim, lai noteiktu augšējās caurules garumu.
• '18+ Softail ar vienu disku augšējās un apakšējās caurules nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail ar diviem diskiem augšējās un apakšējās bremžu caurules. (2 komplekti) Augšējā caurule tiek pievienota tieši Magnum Designer apakšējai bremžu caurulei ar diviem diskiem. Izpildiet iepriekš sniegtos norādījumus, neatņemot 1.5” adapterim. Pēc noapaļošanas izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās caurules garumu mēra, izmantojot 49" viduslīniju kā atsauci, lai noteiktu papildu caurules garumu, kas nepieciešams maršruta pabeigšanai no ABS kontroliera līdz galvenajam cilindram. Šis mērījums būs augšējās caurules garums.

Preču zīme
MAGNUM SHIELDING
Piegādātāja detaļas numurs
AS37624
Krāsa/apdare
Hroms, Sterling Chromite® II
Bremžu sistēmai
ar ABS
Garums
61 cm (24")
Materiāls
Nerūsējošais tērauds
Modelis
Designer sērija
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu caurule
Tips
Alternatīvs garums
Vienības
Gabals
Augšējais banjo savienojums
10 mm 180° banjo savienojums
