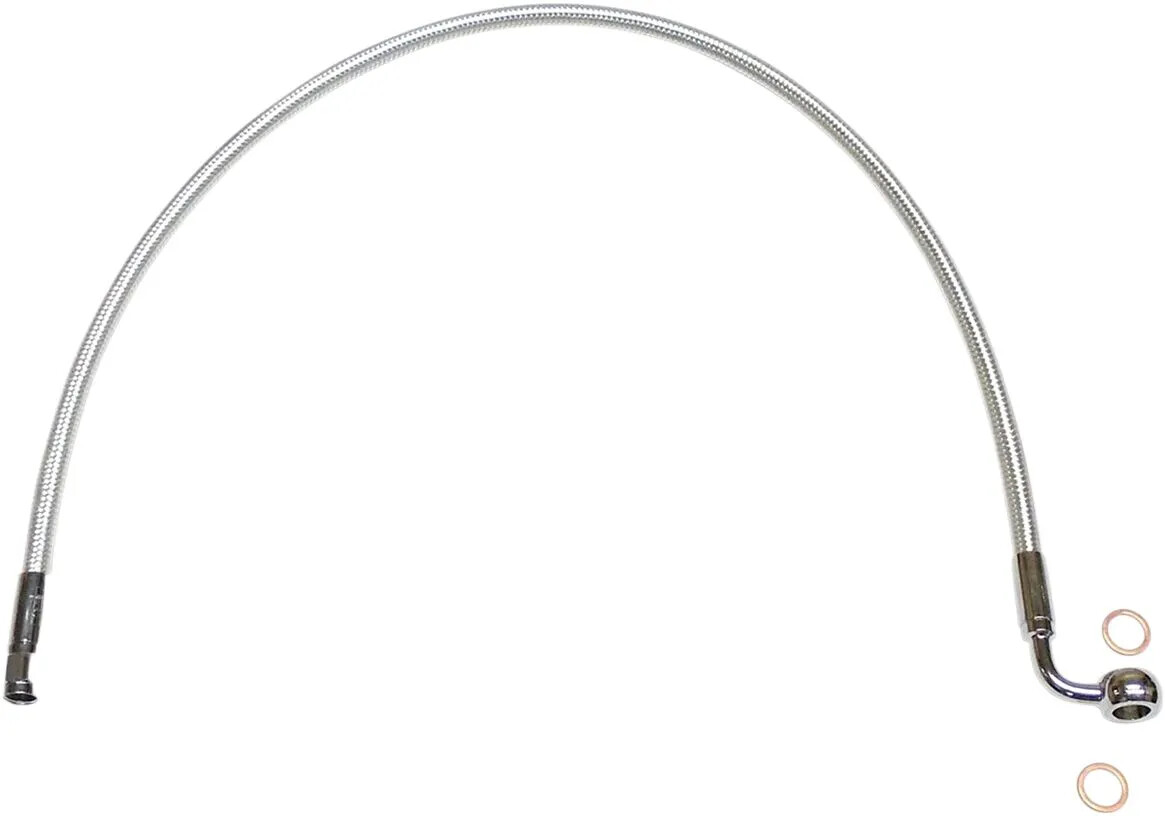

Priekšējo bremžu līniju komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-Sp

• Izgatavots ar uzlabotu konstrukciju, kas paredzēta Harley-Davidson ABS prasībām standarta un alternatīva garuma bremžu līnijām, nodrošinot tādu pašu novietojumu kā OEM līnijām
• Bremžu komplekts sastāv no tieši uzstādāma apakšējā mezgla, ko izmanto kopā ar alternatīva garuma augšējām līnijām
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības trosēm un bremžu līnijām – kristāldzidrs ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nemaina krāsu
• Bremžu līnijas izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC apvalka, kas būtiski samazina līnijas izplešanos
• Augšējās, apakšējās, vidējās bremžu līnijas un adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu piemērotību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), apakšējais komplekts visiem ir pēc izvēles. Augšējie komplekti nepieciešami stūres izmaiņām; izmantojiet augšējās bremžu līnijas adapteri vai '11–'17 Softail modeļiem – papildu ABS apakšējās bremžu līnijas komplektu, kurā ietilpst adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu līnijai izveidot savienojumu no ABS kontrollera ('11–'17) vai apakšējās bremžu līnijas ('18+) līdz galvenajam cilindram
• Nomainot '18+ Softail modeļu ar diviem diskiem standarta apakšējās bremžu līnijas mezglu, adapteris nav nepieciešams. Izmantojot AN-3 savienotājus, augšējā līnija savienojas tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā līnija.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā līnija. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu līniju aptecētājā vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrollerim. Apakšējais komplekts ir pēc izvēles.
• Nestandarta lietojumiem nepieciešams izmērīt augšējās bremžu līnijas garumu un banjo leņķi, lai nodrošinātu pareizu uzstādīšanu.
• Harley-Davidson motocikliem, kas aprīkoti ar ABS (bremžu pretbloķēšanas sistēmu), nepieciešami īpaši ABS augšējās un apakšējās bremžu līnijas komplekti. Šīs prasības neievērošana var samazināt pretbloķēšanas bremžu sistēmas darbību. Magnum Shielding augšējo bremžu līniju komplekti, kas ražoti tieši šiem lietojumiem, ir apzīmēti ar burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu līniju kā vadotni. Atvelciet gumijas uzmavu un izmēriet no vietas, kur mīkstā, elastīgā līnija ieiet apakšējās daļas presētajā uzmavā. Sekojiet bremžu līnijas maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu līniju. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra līniju kā vadotni. Izmēriet no apakšējās bremžu līnijas kolektora, kur pievienojas augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet uz augšu līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail modelim ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail modeļa ar diviem diskiem bremžu līnijas – augšējo un apakšējo. (2 komplekti) Augšējā līnija savienojas tieši ar Magnum Designer apakšējo līniju diviem diskiem. Ievērojiet iepriekš sniegtos norādījumus, neatņemot 1.5” adapterim. Noapaļotais izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršrutam no ABS kontrollera līdz galvenajam cilindram. Šis mērījums ir augšējās līnijas garums.

Preču zīme
MAGNUM SHIELDING
Pārdevēja detaļas numurs
AS37219
Krāsa/apdare
Hroms, Sterling Chromite® II
Bremžu sistēmai
ar ABS
Garums
48,5 cm (19")
Materiāls
Nerūsējošais tērauds
Modelis
Designer sērija
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu līnija
Tips
Alternatīvs garums
Vienības
Gabals
Augšējais banjo savienojums
10 mm 90° banjo savienojums
