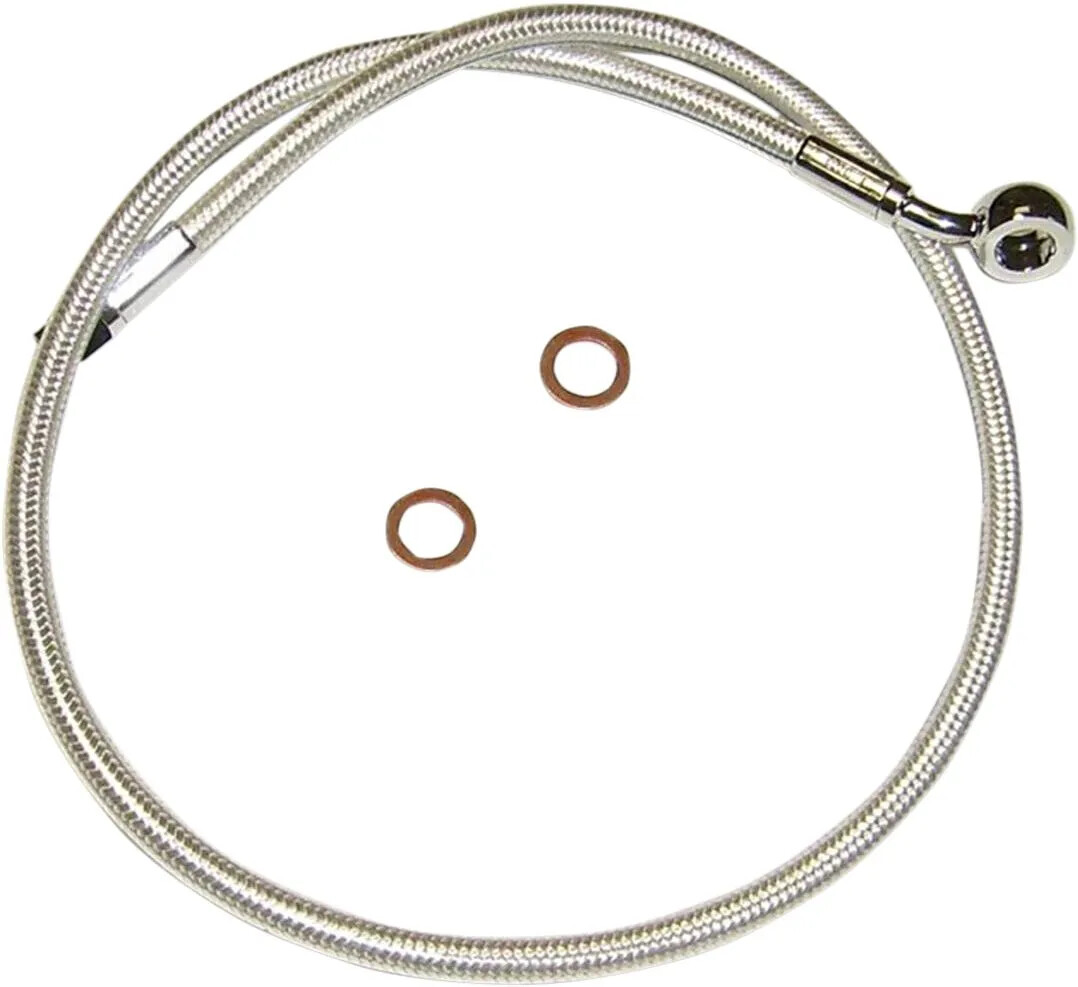

Priekšējo bremžu līniju komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-Sp

• Izgatavots ar uzlabotu konstrukciju, kas paredzēta saderībai ar Harley-Davidson ABS prasībām standarta un alternatīva garuma bremžu līnijām – paredzēts tādam pašam novietojuma maršrutam kā OEM līnijām
• Bremžu komplekts sastāv no tieši uzstādāmas apakšējās daļas, ko izmanto kopā ar alternatīva garuma augšējām līnijām
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības kabeļiem un bremžu līnijām – kristāldzidrs ārējais pārklājums nodrošina izcilu aizsardzību pret krāsas vai hroma noskrāpēšanu un nekad nemaina krāsu
• Bremžu līnijas izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC pārklājuma, kas ievērojami samazina līnijas izplešanos
• Augšējās, apakšējās, vidējās bremžu līnijas un adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu piemērotību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku izmanto divus komplektus – vienu augšējo un vienu apakšējo.
• Softail modeļiem izmanto 3 komplektus (izņemot '18+ modeļus ar diviem diskiem), un apakšējais visiem ir izvēles. Augšējie komplekti nepieciešami stūres maiņai; var izmantot augšējās bremžu līnijas adapteri vai '11–'17 Softail modeļiem – izvēles ABS apakšējās bremžu līnijas komplektu, kurā iekļauts adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu līnijai savienot ABS kontrolieri ('11–'17) vai apakšējo bremžu līniju ('18+) ar galveno cilindru
• Ja '18+ Softail modeļiem ar diviem diskiem tiek nomainīts standarta apakšējās bremžu līnijas mezgls, adapteris nav nepieciešams. Izmantojot AN-3 savienotājus, augšējā līnija tiek savienota tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem izmanto trīs komplektus – vienu augšējo, vienu apakšējo un vienu vidējo līniju.
• Trike modeļiem izmanto divus komplektus – vienu augšējo un vienu vidējo līniju. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu līniju aptecētājā vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu līnijas garums un banjo leņķis, lai nodrošinātu pareizu piemērotību.
• Harley-Davidson motocikliem, kas aprīkoti ar ABS (bremžu pretbloķēšanas sistēmu), nepieciešami īpaši ABS augšējās un apakšējās bremžu līnijas komplekti. Pretējā gadījumā var tikt apdraudēta pretbloķēšanas bremžu darbība. Magnum Shielding augšējās bremžu līnijas komplekti, kas īpaši ražoti šiem lietojumiem, ir identificējami pēc burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu līniju kā vadotni. Atvelciet gumijas aizsargapvalku un izmēriet no punkta, kur mīkstā, elastīgā līnija ieiet apakšējās daļas presētajā uzmavā. Sekojiet bremžu līnijas maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu līniju. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra līniju kā vadotni. Izmēriet no apakšējās bremžu līnijas kolektora, kur pievienojas augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet uz augšu līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail ar diviem diskiem augšējās un apakšējās bremžu līnijas. (2 komplekti) Augšējā līnija tiek savienota tieši ar Magnum Designer apakšējo bremžu līniju diviem diskiem. Izpildiet iepriekš sniegtos norādījumus, neatņemot adapterim 1.5”. Noapaļotais izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršruta pabeigšanai no ABS kontroliera līdz galvenajam cilindram. Šis mērījums būs augšējās līnijas garums.

Preču zīme
MAGNUM SHIELDING
Pārdevēja daļas numurs
AS37136
Krāsa/apdare
Chrome, Sterling Chromite® II
Bremžu sistēmai
ar ABS
Garums
91,5 cm (36")
Materiāls
Nerūsējošais tērauds
Modelis
Designer Series
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu līnija
Tips
Alternatīvs garums
Vienības
Viens
Augšējais banjo savienojums
10 mm 35° banjo savienojums
