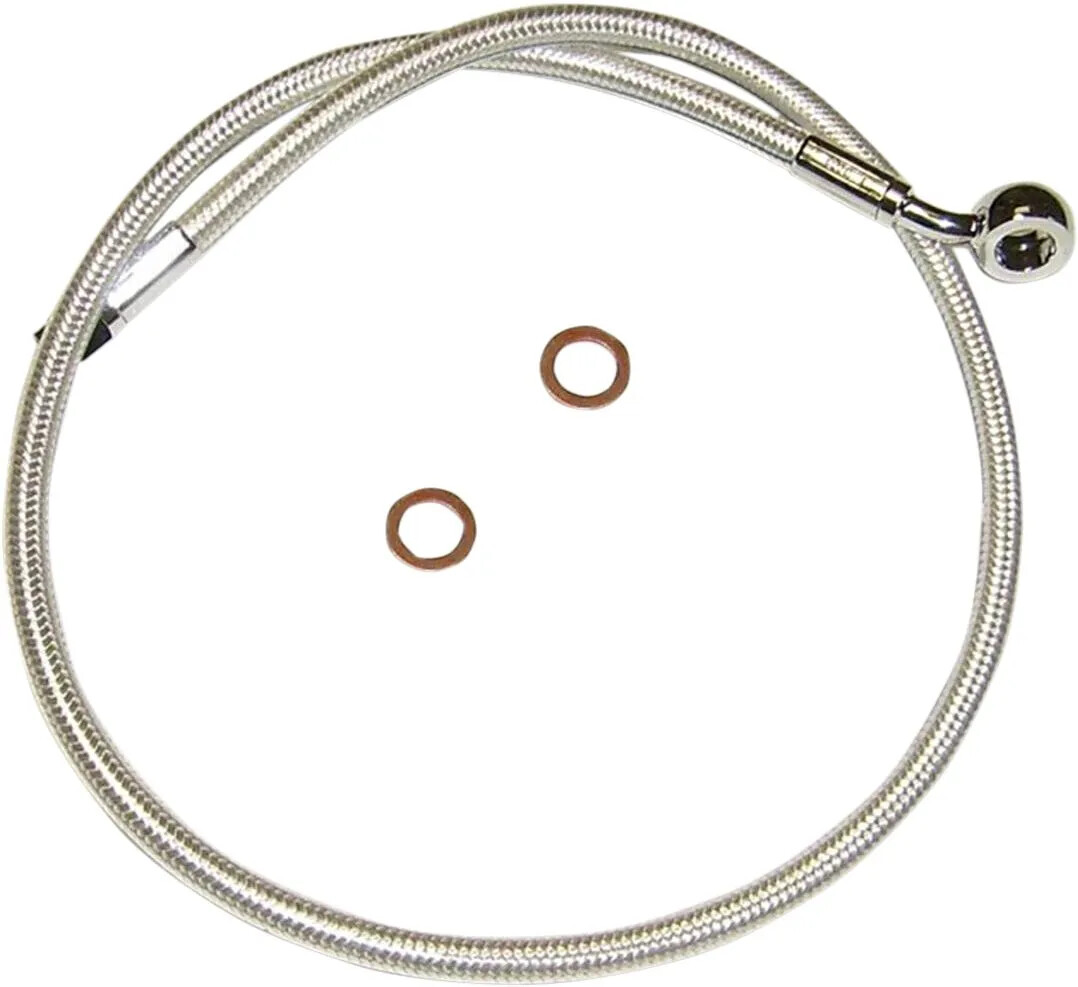

Priekšējo bremžu līniju komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-Sp

• Izgatavots ar uzlabotu konstrukciju, kas paredzēta Harley-Davidson ABS prasību izpildei standarta un alternatīva garuma bremžu līnijām – paredzēts tādam pašam maršrutam kā OEM līnijām
• Bremžu komplekts sastāv no tieši uzstādāmas apakšējās daļas, ko izmanto kopā ar alternatīva garuma augšējām līnijām
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības kabeļiem un bremžu līnijām – kristāldzidrs ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nezaudē krāsu
• Bremžu līnijas izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC apvalka, kas būtiski samazina līnijas izplešanos
• Augšējās, apakšējās, vidējās bremžu līnijas un adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu atbilstību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), bet apakšējais komplekts visiem ir izvēles. Augšējie komplekti ir nepieciešami stūres izmaiņām; var izmantot augšējās bremžu līnijas adapteri vai '11 - '17 Softail modeļiem – izvēles ABS apakšējās bremžu līnijas komplektu, kurā ietilpst adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu līnijai savienot ABS kontrolieri ('11 - '17) vai apakšējo bremžu līniju ('18+) ar galveno cilindru
• Nomainot standarta apakšējās bremžu līnijas mezglu '18+ Softail modeļiem ar diviem diskiem, adapteris NAV nepieciešams. Izmantojot AN-3 savienojumus, augšējā līnija tiek savienota tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā līnija.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā līnija. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā līnija un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu līniju aptecē vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu līnijas garums un banjo leņķis, lai nodrošinātu pareizu atbilstību.
• Harley-Davidson motocikliem ar ABS (bremžu pretbloķēšanas sistēmu) nepieciešami ABS paredzēti augšējās un apakšējās bremžu līnijas komplekti. Šīs prasības neievērošana var samazināt pretbloķēšanas bremžu darbību. Magnum Shielding augšējo bremžu līniju komplekti, kas izgatavoti īpaši šiem lietojumiem, ir identificējami pēc burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu līniju kā vadotni. Atbīdiet gumijas aizsargu un izmēriet no punkta, kur mīkstā, elastīgā līnija ieiet apakšējās daļas gofrētajā apkaklē. Sekojiet bremžu līnijas maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu līniju. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra līniju kā vadotni. Izmēriet no apakšējās bremžu līnijas kolektora, kur piestiprinās augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5”, kas paredzēti adapterim, un noapaļojiet uz augšu līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail ar diviem diskiem augšējās un apakšējās bremžu līnijas. (2 komplekti) Augšējā līnija savienojas tieši ar Magnum Designer divu disku apakšējo bremžu līniju. Izpildiet iepriekš minētos norādījumus, neatņemot 1.5” adapterim. Pēc noapaļošanas uz augšu izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršruta pabeigšanai no ABS kontroliera līdz galvenajam cilindram. Šis mērījums būs augšējās līnijas garums.

Zīmols
MAGNUM SHIELDING
Pārdevēja detaļas numurs
AS37130
Krāsa/apdare
Chrome, Sterling Chromite® II
Bremžu sistēmai
ar ABS
Garums
76 cm (30")
Materiāls
Nerūsējošais tērauds
Modelis
Designer sērija
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu līnija
Tips
Alternatīvs garums
Vienības
Gabals
Augšējais banjo savienojums
10 mm 35° banjo savienojums
