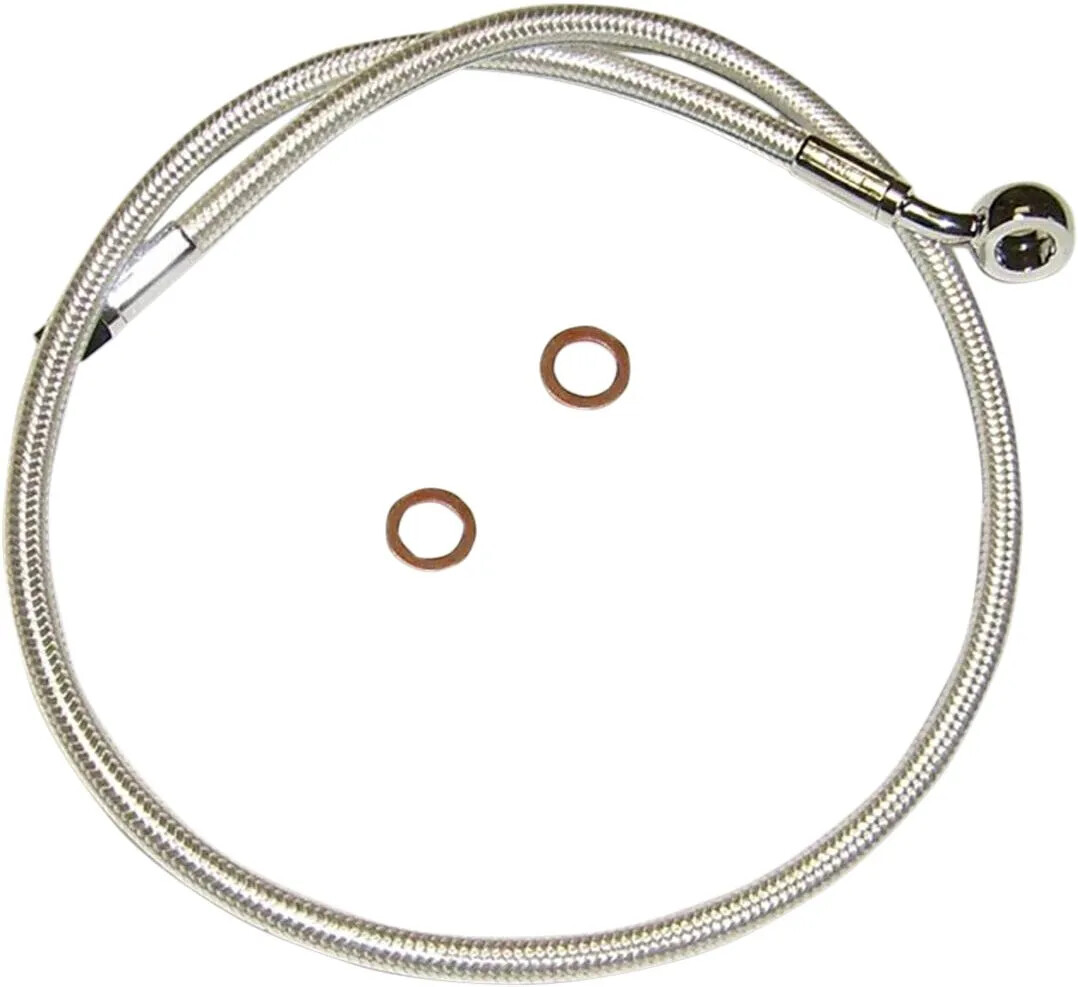

Priekšējo bremžu komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-Specific

• Izgatavots ar uzlabotu konstrukciju, kas paredzēta saderībai ar Harley-Davidson ABS prasībām standarta un alternatīva garuma bremžu līnijām, ievērojot tādu pašu maršrutējumu kā OEM līnijām
• Bremžu komplekts sastāv no tieši uzstādāmas apakšējās daļas, ko izmanto kopā ar alternatīva garuma augšējām līnijām
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības trosēm un bremžu līnijām – kristāldzidrs ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma saskrāpēšanu un nekad nemaina krāsu
• Bremžu līnijas izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinumiem un ārējā PVC apvalka, kas ievērojami samazina līnijas izplešanos
• Augšējās, apakšējās un vidējās bremžu līnijas, kā arī adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu piemērotību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), un apakšējais komplekts visiem ir izvēles. Augšējie komplekti nepieciešami, mainot stūri; var izmantot augšējās bremžu līnijas adapteri vai '11 - '17 Softail modeļiem – izvēles ABS apakšējās bremžu līnijas komplektu, kurā ietilpst adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu līnijai savienot ABS kontrolieri ('11 - '17) vai apakšējo bremžu līniju ('18+) ar galveno cilindru
• Nomainot standarta apakšējās bremžu līnijas mezglu '18+ Softail modeļiem ar diviem diskiem, adapteris NAV nepieciešams. Izmantojot AN-3 savienotājus, augšējā līnija savienojas tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā līnija.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā līnija. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu līniju aptecētājā vai nacelē un nodrošina maršrutējumu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta pielietojumiem jāizmēra augšējās bremžu līnijas garums un banjo leņķis, lai nodrošinātu pareizu uzstādīšanu.
• Harley-Davidson motocikliem ar ABS (pretbloķēšanas bremžu sistēmu) nepieciešami īpaši ABS augšējās un apakšējās bremžu līnijas komplekti. Pretējā gadījumā var tikt samazināta pretbloķēšanas bremžu darbība. Magnum Shielding augšējās bremžu līnijas komplekti, kas izgatavoti tieši šiem pielietojumiem, ir identificējami pēc burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, kā vadlīniju izmantojot standarta OE galvenā cilindra bremžu līniju. Atbīdiet gumijas aizsargu un izmēriet no punkta, kur mīkstā, elastīgā līnija ieiet apakšējās daļas presēšanas uzmavā. Sekojiet bremžu līnijas maršrutējumam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu līniju. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra līniju kā vadlīniju. Izmēriet no apakšējās bremžu līnijas kolektora, kur piestiprinās augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail modeļiem ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail modeļu ar diviem diskiem augšējās un apakšējās bremžu līnijas. (2 komplekti) Augšējā līnija savienojas tieši ar Magnum Designer apakšējo līniju diviem diskiem. Ievērojiet iepriekšējos norādījumus, neatņemot 1.5” adapterim. Noapaļotais izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršrutējumam no ABS kontroliera līdz galvenajam cilindram. Šis mērījums ir augšējās līnijas garums.

Zīmols
MAGNUM SHIELDING
Piegādātāja detaļas numurs
AS37134
Krāsa/apdare
Chrome, Sterling Chromite® II
Bremžu sistēmai
ar ABS
Garums
86,5 cm (34")
Materiāls
Nerūsējošais tērauds
Modelis
Designer sērija
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu līnija
Tips
Alternatīvs garums
Vienības
Gab.
Augšējais banjo savienojums
10 mm 35° banjo savienojums
