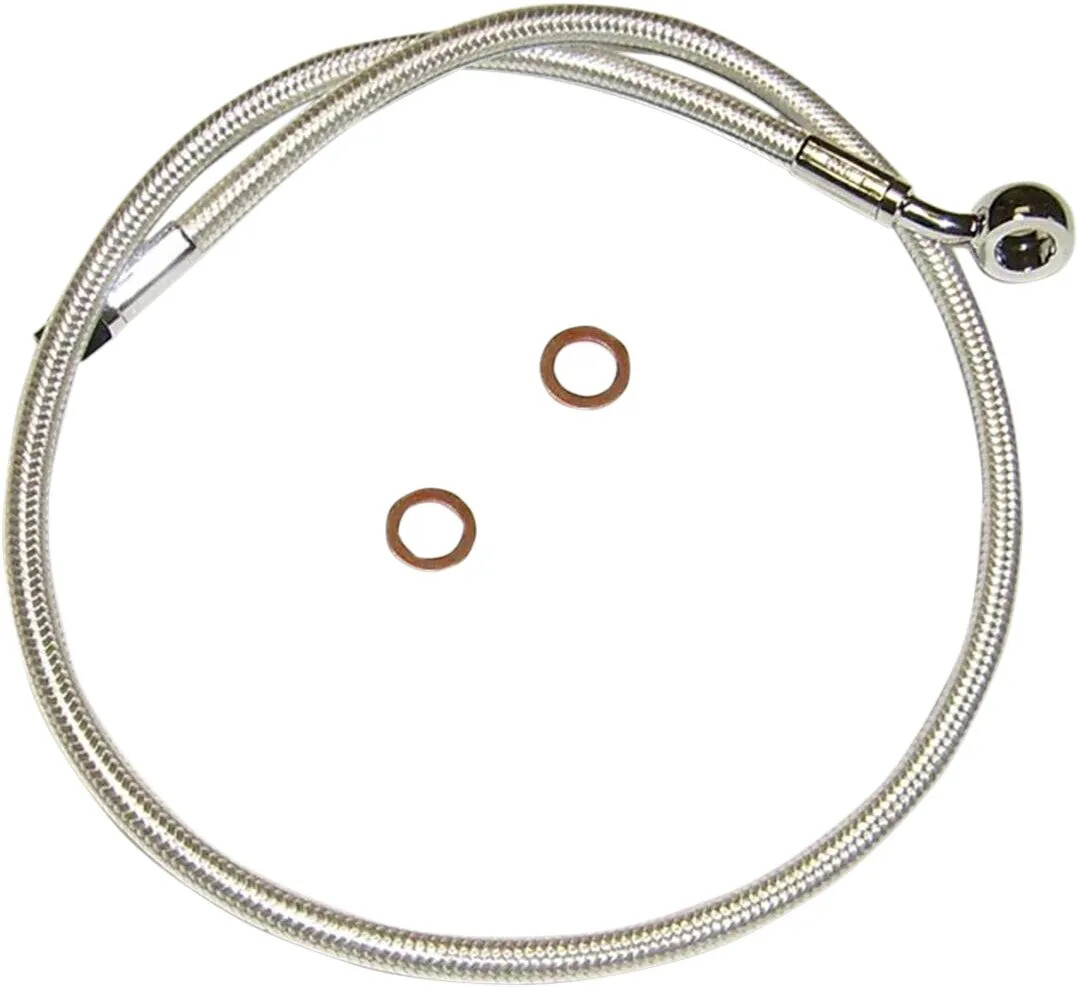

Priekšējās bremžu šļūtenes komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS

• Izgatavota ar uzlabotu konstrukciju, kas paredzēta Harley-Davidson ABS prasībām atbilstošām standarta un alternatīva garuma bremžu līnijām – paredzēta tādam pašam maršrutam kā OEM līnijas
• Bremžu komplekts sastāv no tieši uzstādāma apakšējā mezgla, ko izmanto kopā ar alternatīva garuma augšējām līnijām
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības kabeļiem un bremžu līnijām – kristāldzidrais ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nemaina krāsu
• Bremžu līnijas izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC apvalka, kas būtiski samazina līnijas izplešanos
• Augšējās, apakšējās, vidējās bremžu līnijas un adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu atbilstību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), un apakšējais visiem ir izvēles. Augšējie komplekti ir nepieciešami stūres izmaiņām; izmantojiet augšējās bremžu līnijas adapteri vai '11–'17 Softail modeļiem izvēles ABS apakšējās bremžu līnijas komplektu, kurā ietilpst adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu līnijai savienot ABS kontrolieri ('11–'17) vai apakšējo bremžu līniju ('18+) ar galveno cilindru
• Nomainot standarta apakšējās bremžu līnijas mezglu '18+ Softail modeļiem ar diviem diskiem, adapteris nav nepieciešams. Izmantojot AN-3 savienojumus, augšējā līnija tiek savienota tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā līnija.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā līnija. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu līniju aptecētājā vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu līnijas garums un banjo leņķis, lai nodrošinātu pareizu atbilstību.
• Harley-Davidson motocikliem ar ABS (pretbloķēšanas bremžu sistēmu) nepieciešami īpaši ABS augšējās un apakšējās bremžu līnijas komplekti. Pretējā gadījumā var tikt apdraudēta pretbloķēšanas bremžu darbība. Magnum Shielding augšējo bremžu līniju komplekti, kas īpaši izgatavoti šiem lietojumiem, ir identificējami pēc burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu līniju. Atvelciet gumijas aizsargu un izmēriet no vietas, kur mīkstā, elastīgā līnija ieiet apakšējās daļas presētajā uzmavā. Sekojiet bremžu līnijas maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu līniju. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra līniju. Izmēriet no apakšējās bremžu līnijas kolektora, kur piestiprinās augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5”, kas paredzēti adapterim, un noapaļojiet līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot gan '18+ Softail ar diviem diskiem augšējās, gan apakšējās bremžu līnijas. (2 komplekti) Augšējā līnija savienojas tieši ar Magnum Designer divu disku apakšējo bremžu līniju. Izpildiet iepriekš sniegtos norādījumus, neatņemot 1.5” adapterim. Noapaļotais izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršrutam no ABS kontroliera līdz galvenajam cilindram. Šis mērījums būs augšējās līnijas garums.

Zīmols
MAGNUM SHIELDING
Piegādātāja detaļas numurs
AS37117
Krāsa/apdare
Hroms, Sterling Chromite® II
Bremžu sistēmai
ar ABS
Garums
43 cm (17")
Materiāls
Nerūsējošais tērauds
Modelis
Designer Series
Montāžas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu līnija
Tips
Alternatīvs garums
Vienības
Viens gabals
Augšējais banjo savienojums
10 mm 35° banjo savienojums
