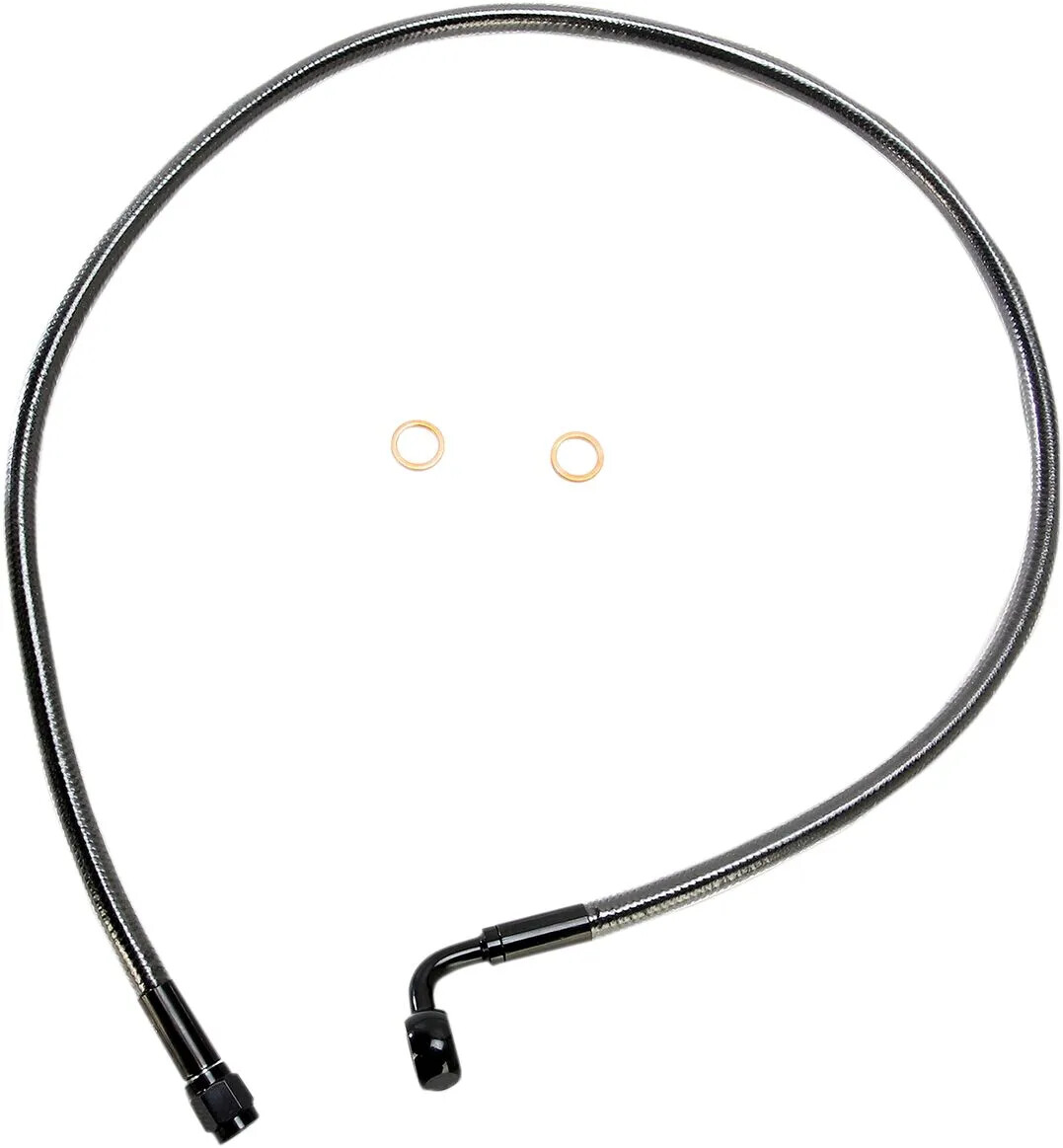

Priekšējās bremžu līnijas komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-

• Izgatavota ar uzlabotu konstrukciju, kas paredzēta saderībai ar Harley-Davidson ABS prasībām standarta un alternatīva garuma bremžu šļūtenēm, nodrošinot tādu pašu novietojuma maršrutu kā OEM šļūtenēm
• Bremžu komplekts sastāv no tieši uzstādāma apakšējā mezgla, ko izmanto kopā ar alternatīva garuma augšējām šļūtenēm
• Pīnes krāsa un raksts atbilst visiem MAGNUM vadības kabeļiem un bremžu šļūtenēm – kristāldzidrs ārējais pārklājums nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nemaina krāsu
• Bremžu šļūtenes izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC pārklājuma, kas ievērojami samazina šļūtenes izplešanos
• Augšējās, apakšējās, vidējās bremžu šļūtenes un adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu atbilstību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), turklāt apakšējais komplekts visiem ir izvēles. Augšējie komplekti nepieciešami stūres maiņai; var izmantot augšējās bremžu šļūtenes adapteri vai '11 - '17 Softail modeļiem izvēles ABS apakšējās bremžu šļūtenes komplektu, kurā ietilpst adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu šļūtenei savienot ABS kontrolieri ('11 - '17) vai apakšējo bremžu šļūteni ('18+) ar galveno cilindru
• Nomainot standarta apakšējās bremžu šļūtenes mezglu '18+ Softail modeļiem ar diviem diskiem, adapteris NAV nepieciešams. Izmantojot AN-3 savienotājus, augšējā šļūtene savienojas tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā līnija.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā līnija. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu šļūteni aptecētājā vai luktura apvalkā un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu šļūtenes garums un banjo leņķis, lai nodrošinātu pareizu atbilstību.
• Harley-Davidson motocikliem ar ABS (bremžu pretbloķēšanas sistēmu) nepieciešami īpaši ABS augšējās un apakšējās bremžu šļūtenes komplekti. Pretējā gadījumā var tikt pasliktināta pretbloķēšanas bremzēšanas darbība. Magnum Shielding augšējās bremžu šļūtenes komplekti, kas izgatavoti tieši šiem lietojumiem, ir identificējami pēc burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu šļūteni. Atvelciet gumijas aizsargu un izmēriet no vietas, kur mīkstā, elastīgā līnija ieiet apakšējās daļas presētajā uzmavā. Sekojiet bremžu līnijas maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu šļūteni. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra līniju kā norādi. Izmēriet no apakšējās bremžu līnijas kolektora, kur piestiprinās augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail modeļiem ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot gan '18+ Softail modeļu ar diviem diskiem augšējās, gan apakšējās bremžu līnijas. (2 komplekti) Augšējā līnija savienojas tieši ar Magnum Designer divu disku apakšējo bremžu līniju. Izpildiet iepriekš sniegtos norādījumus, neatņemot 1.5” adapterim. Pēc noapaļošanas izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršrutam no ABS kontroliera līdz galvenajam cilindram. Šis mērījums būs augšējās līnijas garums.

Zīmols
MAGNUM SHIELDING
Pārdevēja daļas numurs
AS47232
Krāsa/apdare
Melna, Black Pearl
Bremžu sistēmai
ar ABS
Garums
81,5 cm (32")
Materiāls
Nerūsējošais tērauds
Modelis
Designer Series
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu šļūtene
Tips
Alternatīvs garums
Vienības
Gabals
Augšējais banjo savienotājs
10 mm 90° banjo savienotājs
