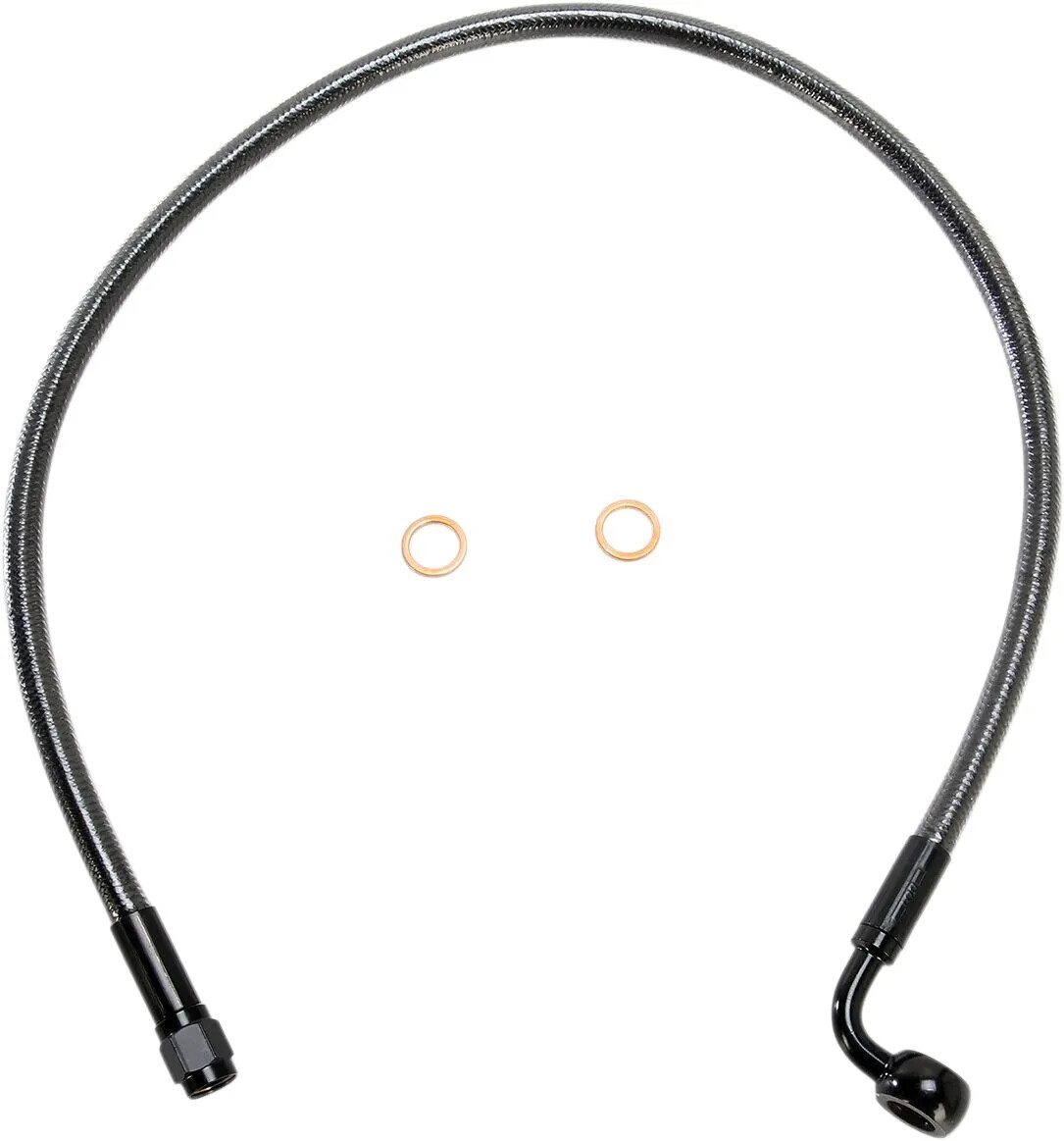

Priekšējās bremžu līnijas komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-

• Izgatavota ar uzlabotu konstrukciju, kas paredzēta Harley-Davidson ABS prasībām un standarta vai alternatīva garuma bremžu šļūtenēm – paredzēta tādam pašam izvietojuma ceļam kā oriģinālās šļūtenes
• Bremžu komplekts sastāv no tieši uzstādāmas apakšējās daļas, ko izmanto kopā ar alternatīva garuma augšējām šļūtenēm
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības kabeļiem un bremžu šļūtenēm – kristāldzidrais ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nezaudē krāsu
• Bremžu šļūtenes izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC apvalka, kas ievērojami samazina šļūtenes izplešanos
• Augšējās, apakšējās un vidējās bremžu šļūtenes un adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu saderību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), apakšējais komplekts visiem ir izvēles. Augšējie komplekti nepieciešami, mainot stūri; izmantojiet augšējās bremžu šļūtenes adapteri vai '11–'17 Softail modeļiem izvēles ABS apakšējās bremžu šļūtenes komplektu, kurā iekļauts adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu šļūtenei izveidot savienojumu no ABS kontrollera ('11–'17) vai apakšējās bremžu šļūtenes ('18+) ar galveno cilindru
• Ja '18+ Softail modeļiem ar diviem diskiem tiek nomainīts oriģinālais apakšējās bremžu šļūtenes mezgls, adapteris nav nepieciešams. Izmantojot AN-3 savienotājus, augšējā šļūtene tiek savienota tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viens vidējās šļūtenes.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viens vidējās šļūtenes. Apakšējais komplekts nav pieejams.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā šļūtene. Vidējā šļūtene savienojas ar augšējo bremžu šļūteni aptecētājā vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrollerim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu šļūtenes garums un banjo leņķis, lai nodrošinātu pareizu saderību.
• Harley-Davidson motocikliem ar ABS (pretbloķēšanas bremžu sistēmu) nepieciešami īpaši ABS augšējās un apakšējās bremžu šļūtenes komplekti. Šīs prasības neievērošana var pasliktināt pretbloķēšanas bremzēšanas spēju. Magnum Shielding augšējās bremžu šļūtenes komplekti, kas ražoti tieši šiem lietojumiem, ir identificējami pēc burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās šļūtenes garumu nosaka, izmantojot oriģinālo OE galvenā cilindra bremžu šļūteni kā vadotni. Atvelciet gumijas aizsargu un izmēriet no punkta, kur mīkstā, elastīgā šļūtene ieiet apakšējās daļas presēšanas apkaklē. Sekojiet bremžu šļūtenes maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās šļūtenes nomaiņa, atkārtoti izmantojot oriģinālo apakšējo bremžu šļūteni. (nepieciešams adapteris) Garumu nosaka, izmantojot oriģinālā galvenā cilindra šļūteni kā vadotni. Izmēriet no apakšējās bremžu šļūtenes kolektora, kur piestiprinās augšējā šļūtene, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet uz augšu līdz nākamajam skaitlim, lai noteiktu augšējās šļūtenes garumu.
• '18+ Softail ar vienu disku augšējās un apakšējās šļūtenes nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail ar diviem diskiem augšējās un apakšējās bremžu šļūtenes. (2 komplekti) Augšējā šļūtene tiek savienota tieši ar Magnum Designer apakšējo šļūteni diviem diskiem. Izpildiet iepriekš sniegtos norādījumus, neatņemot 1.5” adapterim. Pēc noapaļošanas izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās šļūtenes garumu mēra, izmantojot 49" vidējo šļūteni kā atsauci, lai noteiktu papildu šļūtenes garumu, kas nepieciešams maršruta pabeigšanai no ABS kontrollera līdz galvenajam cilindram. Šis mērījums būs augšējās šļūtenes garums.

Preču zīme
MAGNUM SHIELDING
Pārdevēja detaļas numurs
AS47224
Krāsa/apdare
Melna, melna pērle
Bremžu sistēmai
ar ABS
Garums
61 cm (24")
Materiāls
Nerūsējošais tērauds
Modelis
Designer Series
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu šļūtene
Tips
Alternatīvs garums
Vienības
Gabals
Augšējais banjo savienojums
10 mm 90° banjo savienojums

Alternate Length Designer Series ABS-Specific Front Brake Line Kit
