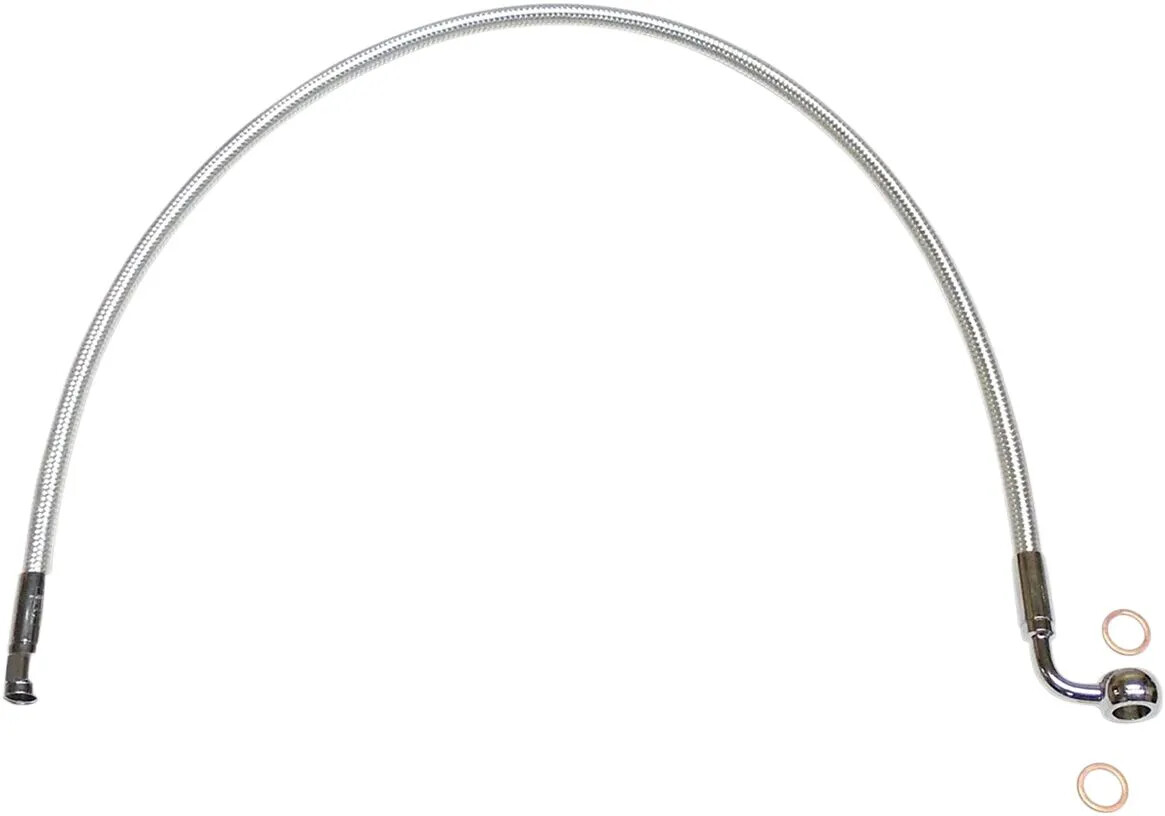

Priekšējās bremžu līnijas komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-

• Izgatavota ar uzlabotu konstrukciju, kas paredzēta saderībai ar Harley-Davidson ABS prasībām standarta un alternatīva garuma bremžu līnijām, un paredzēta tādam pašam maršrutam kā OEM līnijas
• Bremžu komplekts sastāv no tieši uzstādāmas apakšējās daļas, ko izmanto kopā ar alternatīva garuma augšējām līnijām
• Pītas līnijas krāsa un pinums atbilst visiem MAGNUM vadības kabeļiem un bremžu līnijām; kristāldzidrs ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nemaina krāsu
• Bremžu līnijas izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un PVC ārējā apvalka, lai būtiski samazinātu līnijas izplešanos
• Augšējās, apakšējās un vidējās bremžu līnijas, kā arī adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu piemērotību
• Samontēts ASV
• Dyna un Sportster modeļi ar vienu disku izmanto divus komplektus – vienu augšējo un vienu apakšējo.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), turklāt apakšējais komplekts visiem ir papildaprīkojums. Augšējie komplekti ir nepieciešami stūres maiņai; var izmantot augšējās bremžu līnijas adapteri vai '11 - '17 Softail modeļiem – papildaprīkojuma ABS apakšējās bremžu līnijas komplektu, kurā iekļauts adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu līnijai savienot ABS kontrolieri ('11 - '17) vai apakšējo bremžu līniju ('18+) ar galveno cilindru
• Nomainot standarta apakšējās bremžu līnijas mezglu '18+ Softail modeļiem ar diviem diskiem, adapteris NAV nepieciešams. Izmantojot AN-3 savienotājus, augšējā līnija tiek savienota tieši ar Magnum apakšējo mezglu
• Touring modeļi ar diviem diskiem izmanto trīs komplektus – vienu augšējo, vienu apakšējo un vienu vidējo līniju.
• Trike modeļi izmanto divus komplektus – vienu augšējo un vienu vidējo līniju. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu līniju aptecētājā vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir papildaprīkojums.
• Nestandarta lietojumiem jāizmēra augšējās bremžu līnijas garums un banjo leņķis, lai nodrošinātu pareizu piemērotību.
• Harley-Davidson motocikliem, kas aprīkoti ar ABS (pretbloķēšanas bremžu sistēmu), nepieciešami īpaši ABS paredzēti augšējās un apakšējās bremžu līnijas komplekti. Šīs prasības neievērošana var pasliktināt pretbloķēšanas bremzēšanas spēju. Magnum Shielding augšējās bremžu līnijas komplekti, kas izgatavoti tieši šiem lietojumiem, ir identificēti ar burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu līniju kā vadotni. Atvelciet gumijas aizsargu un izmēriet no punkta, kur mīkstā, elastīgā līnija ieiet apakšējās daļas presētajā uzmavā. Sekojiet bremžu līnijas maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu līniju (nepieciešams adapteris). Garumu nosaka, izmantojot standarta galvenā cilindra līniju kā vadotni. Izmēriet no apakšējās bremžu līnijas kolektora, kur piestiprinās augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail ar diviem diskiem bremžu līnijas – augšējo un apakšējo (2 komplekti). Augšējā līnija savienojas tieši ar Magnum Designer divu disku apakšējo bremžu līniju. Ievērojiet iepriekš sniegtos norādījumus, neatņemot 1.5” adapterim. Pēc noapaļošanas izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršruta pabeigšanai no ABS kontroliera līdz galvenajam cilindram. Šis mērījums būs augšējās līnijas garums.

Zīmols
MAGNUM SHIELDING
Pārdevēja detaļas numurs
AS37234
Krāsa/apdare
Chrome, Sterling Chromite® II
Bremžu sistēmai
with ABS
Garums
86,5 cm (34")
Materiāls
Stainless Steel
Modelis
Designer Series
Uzstādīšanas pozīcija
Front, Upper
Produkta nosaukums
Brake Line
Tips
Alternate Length
Vienības
Each
Augšējais banjo savienotājs
10 mm 90° Banjo Fitting
