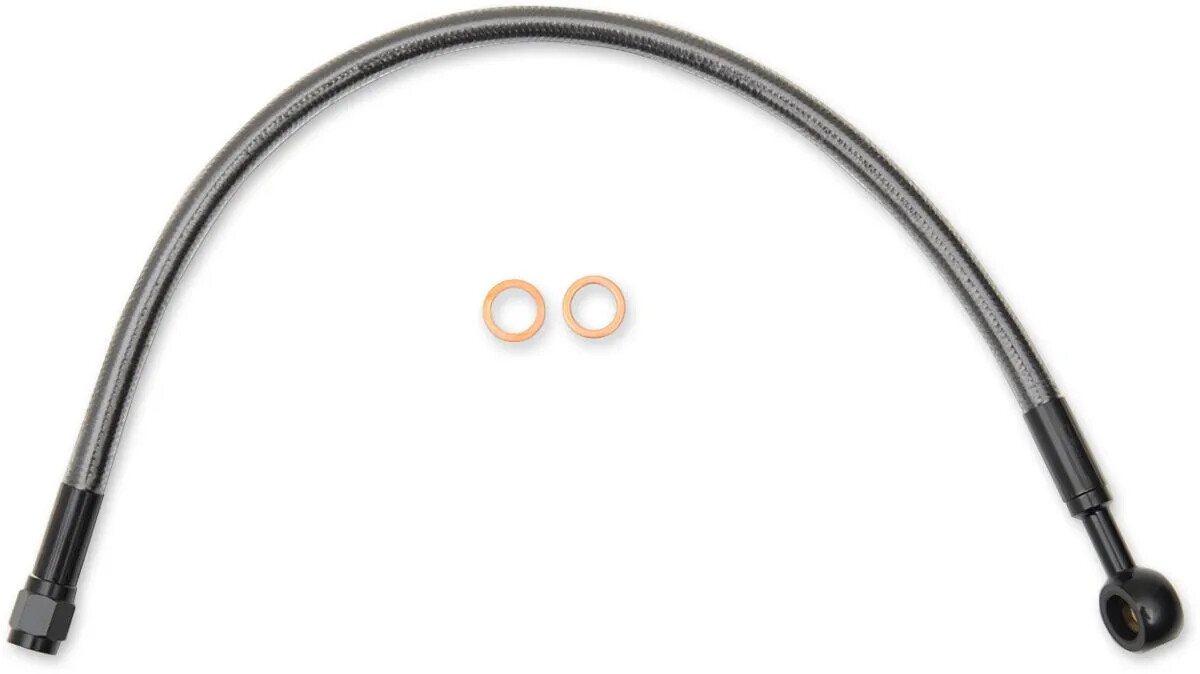

Bremžu līniju komplekts MAGNUM SHIELDING Alternate Length Designer Series ABS-specific pri

• Izgatavots ar uzlabotu konstrukciju, kas paredzēta saderībai ar Harley-Davidson ABS prasībām standarta un alternatīva garuma bremžu līnijām – paredzēts tādam pašam novietojumam kā oriģinālajām līnijām
• Bremžu komplekts sastāv no tieši uzstādāmas apakšējās daļas, ko izmanto kopā ar alternatīva garuma augšējām līnijām
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības kabeļiem un bremžu līnijām – kristāldzidrais ārējais pārklājums nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nemaina krāsu
• Bremžu līnijas izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC pārklājuma, lai būtiski samazinātu līnijas izplešanos
• Augšējās, apakšējās un vidējās bremžu līnijas, kā arī adapteru komplekti tiek pārdoti atsevišķi perfektai uzstādīšanai
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), un apakšējais komplekts visiem ir izvēles. Augšējie komplekti nepieciešami stūres maiņai; izmantojiet augšējās bremžu līnijas adapteri vai '11 - '17 Softail modeļiem izvēles ABS apakšējās bremžu līnijas komplektu, kurā iekļauts adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu līnijai izveidot savienojumu no ABS kontrollera ('11 - '17) vai apakšējās bremžu līnijas ('18+) līdz galvenajam cilindram
• Nomainot standarta apakšējās bremžu līnijas komplektu '18+ Softail modeļiem ar diviem diskiem, adapteris nav nepieciešams. Izmantojot AN-3 savienojumus, augšējā līnija tiek tieši savienota ar Magnum apakšējo komplektu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā līnija.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā līnija. Apakšējā līnija nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā līnija. Vidējā līnija savienojas ar augšējo bremžu līniju aptecētājā vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir izvēles.
• Nestandarta lietojumiem jāizmēra augšējās bremžu līnijas garums un banjo leņķis, lai nodrošinātu pareizu uzstādīšanu.
• Harley-Davidson motocikliem ar ABS (bremžu pretbloķēšanas sistēmu) nepieciešami ABS paredzēti augšējās un apakšējās bremžu līnijas komplekti. Pretējā gadījumā var tikt pasliktināta pretbloķēšanas bremzēšanas darbība. Magnum Shielding augšējās bremžu līnijas komplekti, kas izgatavoti tieši šiem lietojumiem, ir identificējami pēc burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās līnijas garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu līniju kā vadotni. Atvelciet gumijas aizsarguzmavu un izmēriet no punkta, kur mīkstā, elastīgā līnija ieiet apakšējās daļas presētajā apkaklē. Sekojiet bremžu līnijas maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās līnijas nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu līniju. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra līniju. Izmēriet no apakšējās bremžu līnijas kolektora, kur piestiprinās augšējā līnija, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet līdz nākamajam skaitlim, lai noteiktu augšējās līnijas garumu.
• '18+ Softail modelim ar vienu disku augšējās un apakšējās līnijas nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot abas '18+ Softail modeļa ar diviem diskiem bremžu līnijas. (2 komplekti) Augšējā līnija tiek tieši savienota ar Magnum Designer divu disku apakšējo bremžu līniju. Izpildiet iepriekš minētos norādījumus, neatņemot 1.5” adapterim. Pēc noapaļošanas izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās līnijas garumu mēra, izmantojot 49" vidējo līniju kā atsauci, lai noteiktu papildu līnijas garumu, kas nepieciešams maršrutam no ABS kontrollera līdz galvenajam cilindram. Šis mērījums būs augšējās līnijas garums.

Zīmols
MAGNUM SHIELDING
Piegādātāja detaļas numurs
AS47619
Krāsa/apdare
Melna, melna pērļu krāsa
Bremžu sistēmai
ar ABS
Garums
48,5 cm (19")
Materiāls
Nerūsējošais tērauds
Modelis
Designer sērija
Uzstādīšanas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu līnija
Tips
Alternatīvs garums
Vienības
Katrs
Augšējais banjo savienojums
10 mm 180° banjo savienojums

AS47619; 48,5 cm (19"); 10 mm 180° banjo savienojums
