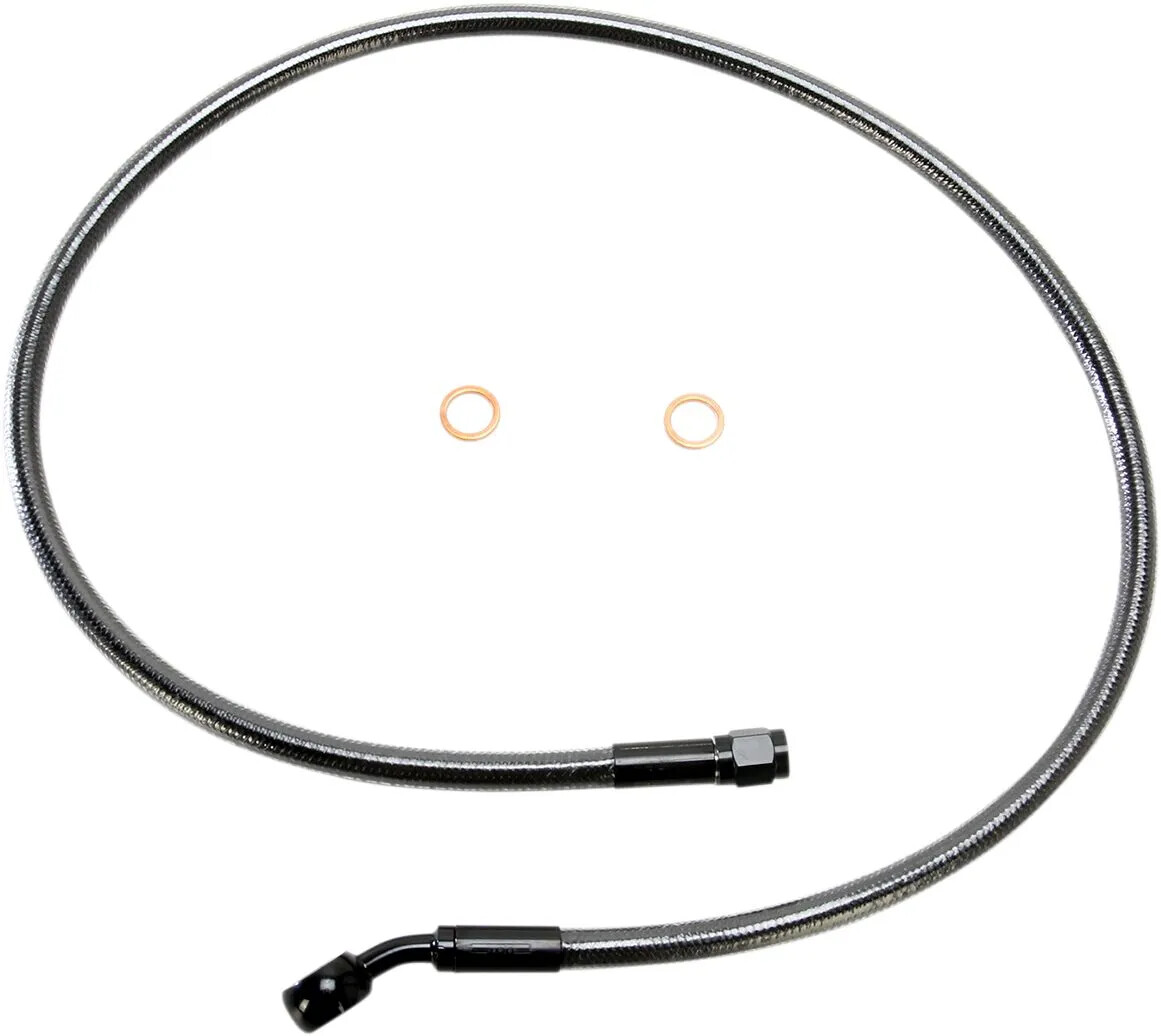

Alternatīva garuma ABS priekšējās bremžu šļūtenes komplekts MAGNUM SHIELDING Designer Seri

• Izgatavota ar uzlabotu konstrukciju, kas paredzēta Harley-Davidson ABS prasībām atbilstošām standarta un alternatīva garuma bremžu šļūtenēm – paredzēta tādam pašam maršrutam kā OEM šļūtenes
• Bremžu komplekts sastāv no tieši uzstādāmas apakšējās daļas, ko izmanto kopā ar alternatīva garuma augšējām šļūtenēm
• Pinuma krāsa un raksts atbilst visiem MAGNUM vadības trosēm un bremžu šļūtenēm – kristāldzidrs ārējais apvalks nodrošina izcilu aizsardzību pret krāsas vai hroma skrāpējumiem un nekad nemaina krāsu
• Bremžu šļūtenes izgatavotas no PTFE iekšējās caurules, DuPont™ Kevlar® aramīda šķiedras, augstākās kvalitātes Signature Magnum pinuma un ārējā PVC apvalka, kas būtiski samazina šļūtenes izplešanos
• Augšējās, apakšējās un vidējās bremžu šļūtenes, kā arī adapteru komplekti tiek pārdoti atsevišķi, lai nodrošinātu perfektu piemērotību
• Samontēts ASV
• Dyna un Sportster modeļiem ar vienu disku nepieciešami divi komplekti – viens augšējais un viens apakšējais.
• Softail modeļiem nepieciešami 3 komplekti (izņemot '18+ modeļus ar diviem diskiem), apakšējais komplekts visiem ir papildu opcija. Augšējie komplekti ir nepieciešami, mainot stūri; var izmantot augšējās bremžu šļūtenes adapteri vai '11–'17 Softail modeļiem papildu ABS apakšējās bremžu šļūtenes komplektu, kurā iekļauts adapteris.
• Softail modeļu adapteris ļauj augšējai bremžu šļūtenei savienot ABS kontrolieri ('11–'17) vai apakšējo bremžu šļūteni ('18+) ar galveno cilindru
• Nomainot standarta apakšējās bremžu šļūtenes mezglu '18+ Softail modeļiem ar diviem diskiem, adapteris NAV nepieciešams. Izmantojot AN-3 savienojumus, augšējā šļūtene tiek savienota tieši ar Magnum apakšējo mezglu
• Touring modeļiem ar diviem diskiem nepieciešami trīs komplekti – viens augšējais, viens apakšējais un viena vidējā šļūtene.
• Trike modeļiem nepieciešami divi komplekti – viens augšējais un viena vidējā šļūtene. Apakšējā nav pieejama.
• Visiem Touring un Trike modeļiem ar ABS nepieciešama Designer vidējā un augšējā šļūtene. Vidējā šļūtene savienojas ar augšējo bremžu šļūteni aptecētājā vai nacelē un pabeidz maršrutu no galvenā cilindra līdz ABS kontrolierim. Apakšējais komplekts ir papildu opcija.
• Nestandarta lietojumiem jāizmēra augšējās bremžu šļūtenes garums un banjo leņķis, lai nodrošinātu pareizu piemērotību.
• Harley-Davidson motocikliem ar ABS (pretbloķēšanas bremžu sistēmu) nepieciešami īpaši ABS augšējo un apakšējo bremžu šļūteņu komplekti. Pretējā gadījumā var tikt pasliktināta pretbloķēšanas bremžu darbība. Magnum Shielding augšējo bremžu šļūteņu komplekti, kas izgatavoti tieši šiem lietojumiem, ir apzīmēti ar burtiem “ABS”, kas uzdrukāti tieši uz bremžu šļūtenes.
• Softail, Dyna un '14+ Sportster modeļu augšējās šļūtenes garumu nosaka, izmantojot standarta OE galvenā cilindra bremžu šļūteni kā vadotni. Atbīdiet gumijas aizsargapvalku un izmēriet no punkta, kur mīkstā, elastīgā šļūtene ieiet apakšējās daļas gofrējuma uzmavā. Sekojiet bremžu šļūtenes maršrutam līdz galvenajam cilindram.
• '18+ Softail – augšējās šļūtenes nomaiņa, atkārtoti izmantojot standarta apakšējo bremžu šļūteni. (nepieciešams adapteris) Garumu nosaka, izmantojot standarta galvenā cilindra šļūteni kā vadotni. Izmēriet no apakšējās bremžu šļūtenes kolektora, kur pievienojas augšējā šļūtene, līdz galvenajam cilindram. No šī mērījuma atņemiet 1.5” adapterim un noapaļojiet uz augšu līdz nākamajam skaitlim, lai noteiktu augšējās šļūtenes garumu.
• '18+ Softail viena diska augšējās un apakšējās šļūtenes nomaiņai nepieciešams adapteris (3 komplekti).
• Adapteris NAV nepieciešams, nomainot gan '18+ Softail modeļu ar diviem diskiem augšējās, gan apakšējās bremžu šļūtenes. (2 komplekti) Augšējā šļūtene tiek savienota tieši ar Magnum Designer apakšējo bremžu šļūteni diviem diskiem. Ievērojiet iepriekš sniegtos norādījumus, neatņemot 1.5” adapterim. Noapaļotais izmērītais garums būs pareizs.
• Touring un Trike modeļu augšējās šļūtenes garumu mēra, izmantojot 49" vidējo šļūteni kā atsauci, lai noteiktu papildu šļūtenes garumu maršruta pabeigšanai no ABS kontroliera līdz galvenajam cilindram. Šis mērījums būs augšējās šļūtenes garums.

Preču zīme
MAGNUM SHIELDING
Pārdevēja detaļas numurs
AS47132
Krāsa/apdare
Melna, melna pērle
Bremžu sistēmai
ar ABS
Garums
81,5 cm (32")
Materiāls
Nerūsējošais tērauds
Modelis
Designer Series
Montāžas pozīcija
Priekšējā, augšējā
Produkta nosaukums
Bremžu šļūtene
Tips
Alternatīvs garums
Vienības
Gabals
Augšējais banjo savienojums
10 mm 35° banjo savienojums
